采集器
产品标准
• Q/GDW 1373-2013《电力用户用电信息采集系统功能规范》
• Q/GDW 1374.2-2013《电力用户用电信息采集系统技术规范 第2部分：集中抄表终端技术规范》
• Q/GDW 1375.3-2013《电力用户用电信息采集系统型式规范：采集器型式规范》
• 支持DL/T 698.45-2017《电能信息采集与管理系统第4-5部分：通信协议-面向对象的数据交换协议》
采集器产品特点
• 支持DL/T645-1997和DL/T645-2007、DL/T 698.45电能表规约。
• I型具备自动搜表功能。（II型仅浙江版支持）
采集器I型 160mm（高）×112mm（宽）×71mm（厚）
• 按照用户的设置，定时和实时采集多个用户电能表的电能信息。并将它处理后通过电力载波方式传送到集中器中。
• 采集方式及采集类型：采集方式：直抄、定时抄收、自动补抄；数据类型：日、月冻结、抄表日数据、曲线冻结。
• 本地维护通信接口：可作为上行RS485通信，还可以对采集器查询/设置，并进行软件升级。
• 具有大容量存储，数据统计记录以及统计功能。
• 具备本地维护通讯端口，方便现场调试分析。
采集器Ⅱ型 100mm（高）×40mm（宽）×50mm（厚）
• 电能表数据采集。接收集中器下发的指令转给485电表，接收485电表的响应数据。
• 数据传输：实现对集中器下发指令的透明转发，并将485电表的响应回传。
• 本地维护：参数设置和查询。通过红外维护接口可以查询485电表的表地址、通信速率，查询和设置采集器地址等相关参数。
产品分类:
1、DCHL33/DCZL33/DCJL33-JH1296型采集器I型
2、DCHL13/DCZL13/DCJL13-JH1296型采集器Ⅱ型
【外形尺寸图】

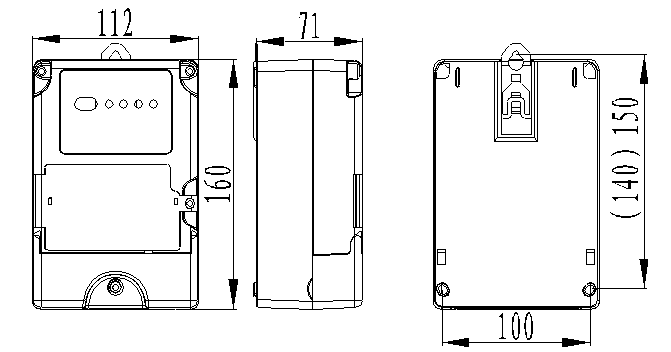

采集器I型 160mm（高）×112mm（宽）×71mm（厚）

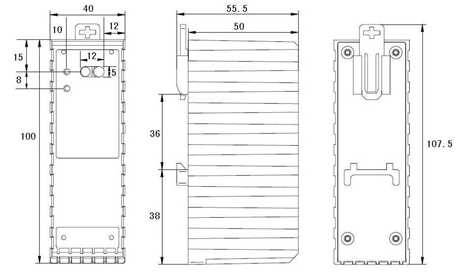

采集器Ⅱ型 100mm（高）×40mm（宽）×50mm（厚）
•
